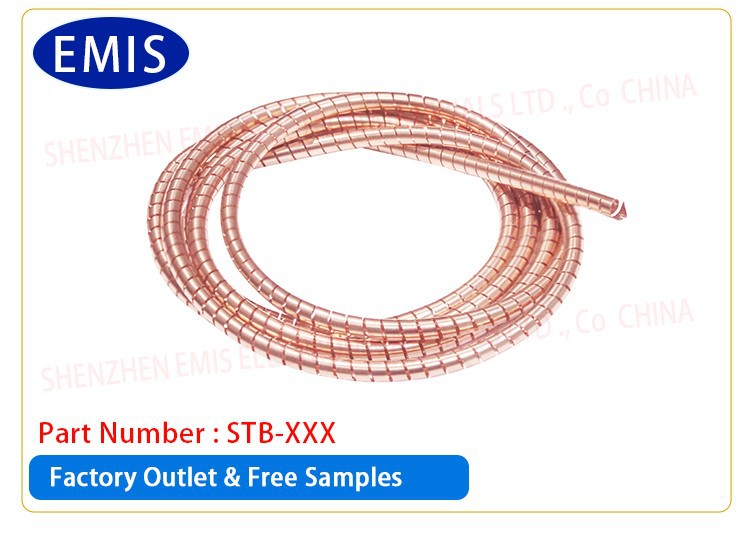

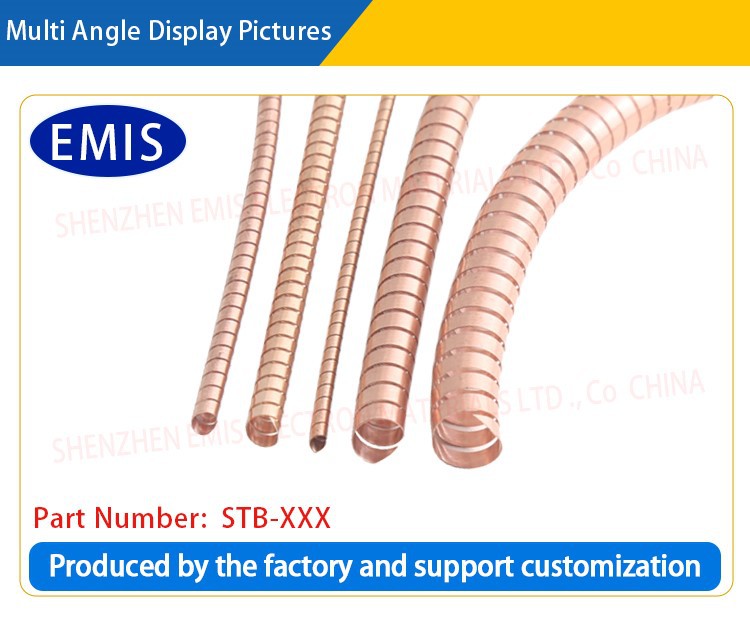

Korumalı Spiral Boru Contası





Koruyucu spiral boru contası yüksek elastikiyete sahip kalay kaplı berilyum bakır, nikel kaplı berilyum bakır, paslanmaz çelik ve diğer malzemelerden yapılmıştır. Bu benzersiz yapı, ona mükemmel bir elektromanyetik dalga koruma etkisi sağlar. Harici elektromanyetik dalgaların girişimini etkili bir şekilde engelleyebilir ve ekipmanın karmaşık bir elektromanyetik ortamda normal çalışmasını sağlayabilir.







Spiral boru boyutu referans diyagramı I. Standart O-halka yuvasına takılıdır II. Kırlangıç ​​kuyruğu oluğuna takın







Berilyum bakır/paslanmaz çelik hammaddelerinin genişliğini, kalınlığını ve dış çapını ihtiyaçlarınıza göre özelleştirebiliriz. Bu sızdırmazlık contası bir oluğa monte edilmiştir. Özel kurulum yöntemi şekilde gösterilmiştir. Standart ürün özellikleri berilyum bakır spiral boru parametre tablosunda gösterilmektedir:



HAYIR	Parça Numarası	T(mm)	Çap (D)	Maksimum Uzunluk	Yüzey İşlemi	İç Çekirdek	Monte Edilmiş Boyut
							W	H	N
1	STB-086	0.08	0.86 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	2.38	1.35	1.70
5	STB-198	0.1	1,98mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	2.76	1.50	1.90
6	STB-238	0.1	2,38mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	10.70	6.00	7.62
15	STB-960	0.1	9,60mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 metre	Parlak. Nikel. Kalay. Altın. gümüş	STB{0}}IC	16.70	9.60	12.30



































Spira tüpü yapmak için paslanmaz çelik de kullanabiliriz. Parça numarası aşağıdaki gibidir.



HAYIR	Parça Numarası	T(mm)	Çap	Maksimum Uzunluk / Bobin	Yüzey İşlemi	İç Çekirdek P/N	Monte Edilmiş Boyut
							W	H	N
1	KH-086	0.08	0.86 mm	10 metre	Parlak. Nikel. Kalay vb	STS-086-IC	1.20	0.58	0.84
2	KH-120	0.08	1,20 mm	10 metre	Parlak. Nikel. Kalay vb	STS-120-IC	1.60	0.90	1.15
3	KH-160	0.08	1,60 mm	10 metre	Parlak. Nikel. Kalay vb	STS-160-IC	2.38	1.16	1.52
4	KH-178	0.1	1,78 mm	10 metre	Parlak. Nikel. Kalay vb	STS-178-IC	2.38	1.35	1.70
5	KH-198	0.1	1,98mm	10 metre	Parlak. Nikel. Kalay vb	STS-198-IC	2.76	1.50	1.90
6	KH-238	0.1	2,38mm	10 metre	Parlak. Nikel. Kalay vb	STS-238-IC	3.20	1.78	2.30
7	KH-260	0.1	2,60 mm	10 metre	Parlak. Nikel. Kalay vb	STS-260-IC	3.60	1.95	2.50
8	KH-276	0.1	2,76 mm	10 metre	Parlak. Nikel. Kalay vb	STS-276-IC	4.00	2.10	2.67
9	KH-320	0.1	3,20 mm	10 metre	Parlak. Nikel. Kalay vb	STS-320-IC	4.40	2.38	3.10
10	KH-360	0.1	3,60 mm	10 metre	Parlak. Nikel. Kalay vb	STS-360-IC	4.80	2.67	3.50
11	KH-440	0.1	4,40 mm	10 metre	Parlak. Nikel. Kalay vb	STS-440-IC	5.95	3.25	4.20
12	KH-475	0.1	4,75 mm	10 metre	Parlak. Nikel. Kalay vb	STS-475-IC	6.35	3.60	4.60
13	KH-625	0.1	6,25 mm	10 metre	Parlak. Nikel. Kalay vb	STS-625-IC	8.70	4.70	6.10
14	KH-800	0.1	8.00 mm	10 metre	Parlak. Nikel. Kalay vb	STS-800-IC	10.70	6.00	7.62
15	KH-960	0.1	9,60mm	10 metre	Parlak. Nikel. Kalay vb	STS-960-IC	12.70	7.10	9.24
16	KH-1270	0.1	12,7 mm	10 metre	Parlak. Nikel. Kalay vb	STS-1270-IC	16.70	9.60	12.30



1. Ürün sınıflandırması

Spiral boru koruyucu contalar, farklı malzemelere göre berilyum bakır spiral boru contalarına ve paslanmaz çelik spiral boru koruyucu contalara bölünmüştür.

Berilyum bakır spiral tüpler, yüksek performanslı elektromanyetik koruyucu pedlerdir. Yüksek kaliteli berilyum bakır malzemeden yapılmış olup, mükemmel esnekliğe ve kalıcı sıkıştırma deformasyonuna karşı dirence sahiptirler.

Dış kuvvet tarafından sıkıştırıldıktan sonra hızla orijinal şekillerine dönebilirler ve iyi temas ve koruma etkileri sağlamak için farklı şekil ve boyutlardaki boşluklara uyum sağlayabilirler; Spiral borunun yüzeyi, iletkenliğini ve koruma performansını daha da artırmak için kalaylanmış veya nikel kaplıdır ve kenar kaplamalı pedler güçlüdür.

nemli ve tuzlu sprey ortamlarında elektrokimyasal korozyona karşı direnç.

Paslanmaz çelik spiral boru koruyucu contalar, paslanmaz çelikten yapılmış spiral boru koruyucu şeritlerdir.

Paslanmaz çelik spiral borular mükemmel esnekliğe ve basınç direncine sahiptir ve önemli destek ve geri çekme fonksiyonlarına ulaşabilir. Ek destek gerekmeden her kalınlıktaki plakalara monte edilebilirler. Ek olarak, paslanmaz çelik spiral borular elektronik ekipmanı elektromanyetik girişimden korumak için mükemmel koruma performansı da sağlayabilir.



Tanıtmak

Korumalı spiral boru contası yüksek elastikiyete sahip kalay kaplı berilyum bakır, nikel kaplı berilyum bakır, paslanmaz çelik ve diğer malzemelerden yapılmıştır. Bu benzersiz yapı, ona mükemmel bir elektromanyetik dalga koruma etkisi sağlar. Harici elektromanyetik dalgaların girişimini etkili bir şekilde engelleyebilir ve ekipmanın karmaşık bir elektromanyetik ortamda normal çalışmasını sağlayabilir. İster yüksek frekanslı ister düşük frekanslı elektromanyetik dalgalar olsun, bu dalgalar tarafından verimli bir şekilde korunabilir ve yüksek elektromanyetik dalga koruma performansı gerektiren ekipmanlar için güvenilir koruma sağlar.

Korumalı spiral boru contalarının ana fonksiyonları

Elektromanyetik koruma: En önemli işlev elektromanyetik korumadır. Metal spiral boru yapısı sayesinde, harici veya dahili elektromanyetik paraziti etkili bir şekilde izole edebilir, elektronik ekipmanı elektromanyetik radyasyon girişiminden koruyabilir ve ekipmanın normal çalışmasını sağlayabilir.

Elektromanyetik radyasyon sızıntısını azaltın: Sinyalleri veya akımları iletmek için bir boru hattı sisteminde kullanıldığında, korumalı spiral boru contası, çevredeki ortam veya ekipmanla etkileşimi önleyerek sinyallerin veya akımların elektromanyetik radyasyonunun sızmasını önleyebilir.

Elektromanyetik uyumluluğu (EMC) iyileştirin: Ekipmanın EMC (elektromanyetik uyumluluk) standartlarına uygun olmasını ve yasal ve güvenlik düzenlemelerini karşılamasını sağlamak için endüstriyel ekipmanlara, iletişim ekipmanlarına, tıbbi ekipmanlara ve diğer alanlara uygulanır.

Yapısal koruma ve dayanıklılık: Spiral boru contaları ayrıca ekipmanın sürtünme, çarpışma veya diğer fiziksel hasarlardan zarar görmesini önlemek için fiziksel koruma sağlayabilir ve boruların veya ekipmanın dayanıklılığını artırabilir.

Korumalı spiral boru contalarının yapısı ve malzemeleri

Korumalı spiral boru contalarının yapısı genellikle iki bölümden oluşur:

Tel örgü katmanı: Tel örgü yüksek iletkenliğe sahip metallerden (paslanmaz çelik, bakır, alüminyum vb.) dokunmuştur ve elektromanyetik koruma sağlamaktan sorumludur. Tel ağın sıkılığı ve malzemesi, koruma etkinliğini belirler.

Elastomer veya koruyucu tabaka: Spiral borunun iç ve dış yüzeyleri genellikle su yalıtımı, korozyon direnci ve darbe direncinde rol oynayan bir elastomer tabakasına (kauçuk, silikon vb.) veya koruyucu tabakaya sahiptir. Elastomer malzemeler ayrıca belirli bir tamponlama etkisi sağlayabilir ve contanın dayanıklılığını artırabilir.

Korumalı spiral boru contaları, yüksek performanslı elektromanyetik koruyucu contalardır. Bu koruyucu conta malzemesi, askeri ve havacılık projeleri ile etkili koruma ve sızdırmazlık gerektiren bazı sivil elektronik ekipmanlar için ideal bir koruma malzemesidir ve diğer contaların çözemediği ekranlama problemlerinde yaygın olarak kullanılabilir. Bu sızdırmazlık contasının koruma etkinliği 86dB ila 165dB arasındadır.

Paslanmaz çelik spiral borular aynı zamanda yüksek performanslı elektromanyetik koruyucu contalardır. Bu ürün sivil uygulamalar için oldukça uygundur ve 83528 sayılı Avrupa Direktifi ile uyumludur. Bu contalar 1GHz'de 95 dB'den fazla koruma kalitesi sağlayabilir.

Şirketimiz, farklı sektörlerdeki müşterilere verimli elektromanyetik koruma ve koruma çözümleri sunmayı amaçlayan profesyonel koruyucu spiral boru conta özelleştirme hizmetleri sunmaktadır. Özelleştirme hizmetleri aracılığıyla, müşterilerin özel ihtiyaçlarına göre özel uygulama ortamlarını karşılayan koruyucu spiral boru contaları tasarlayabilir ve üretebilir, ürünlerin performansının, boyutunun ve uygulanabilirliğinin, müşterilerin karmaşık elektromanyetik girişimle başa çıkmasına yardımcı olmak için mükemmel şekilde eşleşmesini sağlayabiliriz ( EMI) sorunları.





Uygulama alanları

Elektronik ekipman: İletişim, tıbbi, tüketici elektroniği ve diğer ekipmanlarda, hassas bileşenleri elektromanyetik girişimden korumak için korumalı spiral boru contaları yaygın olarak kullanılmaktadır.

Otomotiv endüstrisi: Araca monteli elektronik sistemlerde, elektromanyetik parazitin aracın elektronik kontrol sistemini, özellikle de otonom sürüş ve akıllı sistemlerin normal çalışmasını etkilemesini önlemek amacıyla sensörleri, kabloları ve konnektörleri korumak için genellikle korumalı spiral boru contaları kullanılır.

Havacılık: Uzay aracı ve uydu iletişimi gibi yüksek talep gören ortamlarda, ekipmanın güvenilirliğini ve iletişimin istikrarını sağlamak için kabloların, boru hatlarının, aletlerin ve ekipmanların elektromanyetik koruması için korumalı spiral boru contaları kullanılabilir.

Endüstriyel uygulamalar: Endüstriyel kontrol, enerji üretim ekipmanları, transformatörler ve diğer ekipmanlarda, ekipmanlar arasındaki elektromanyetik girişimi azaltmak ve elektrik sistemlerinin stabilitesini artırmak için korumalı spiral boru contaları kullanılabilir.

Askeri ve güvenlik teçhizatı: Askeri haberleşme teçhizatı, radar sistemleri, uydu haberleşmesi ve diğer alanlarda, teçhizatın anti-parazit yeteneğini geliştirmek ve önemli sinyallerin güvenli bir şekilde iletilmesini sağlamak için korumalı spiral boru contaları kullanılmaktadır.

Performans Avantajları

Korumalı spiral boru contaları mükemmel iletkenlik ve koruma özelliklerine sahiptir;

Korumalı spiral boru contaları, elektrokaplama sonrasında mükemmel korozyon direncine sahiptir; Berilyum bakır spiral boruların malzeme özellikleri daha iyi ısı transferi ve soğutma yetenekleri sağlayabilir;

Korumalı spiral boru contaları yay performansına göre yüksek elastikiyet ve düşük gevşeme sağlayabilir; Paslanmaz çelik spiral borular mükemmel korozyon direncine ve aşınma direncine sahiptir ve servis ömrü uzundur, bakım ve değiştirme maliyetlerini azaltır;

Paslanmaz çelik spiral borular, yüksek sıcaklıktaki ortamlarda hala iyi mekanik özellikleri koruyabilir ve ısı değişimi ve diğer alanlar için uygundur;

Paslanmaz çelik spiral boruların temizlenmesi kolaydır ve gıda ve medikal endüstrilerinde kullanıma uygundur;

Spiral boruya PVC ve diğer iç çekirdeklerin eklenmesi farklı sıkıştırma kuvvetlerini değiştirebilir;

Tüm ürünler (elektrokaplama dahil) SGS, ROHS, REACH, çevre ve diğer standartlara uygundur.







Korumalı spiral boru contası üretim süreci

Ürün Teknik Parametreleri

İşlenmemiş içerikler:

Spiral Boru: Kalay Kaplamalı Berilyum Bakır (Kurşunsuz) veya Spiral Boru

Tüp Çekirdeği: PVC Sertliği 80.



Ekranlama Etkinliği:

Koruma Kalitesi: 1MHz-1GHz frekans bandında, koruma etkinliği 80dB'yi (80dB-160dB) aşıyor. (Aşağıdaki şekilde gösterildiği gibi)

Not:

1. Standart elastik kuvvet kalaylı berilyum bakır spiral boru contası;

2. Orta elastik kuvvetli kalaylı berilyum bakır spiral boru contası;

3. Düşük elastik kuvvetli kalaylı berilyum bakır spiral boru contası.

Sıkıştırma elastik kuvveti

Berilyum bakır spiral boru koruyucu contalar aşağıdaki iki farklı sıkıştırma elastik kuvvetine bölünmüştür. İdeal sıkıştırma spiral boru çapının %25'idir. Basınç, berilyum bakır hammaddesinin kalınlığına bağlı olduğundan elastik kuvvetin yaklaşık değeri aşağıdaki tabloda işaretlenmiştir:



Çap (mm)	Standart Esneme*	Orta esneklik
0.86+/-0.051	SS-02	MS-02 NC**
1.20+/-0.051	SS-03	MS-03 NC**
1.60+/-0.076	SS-04	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS-05	MS-05
2.38+/-0.102	SS-06	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS-07	MS-07
3.20+/-0.102	SS-08	MS-08
3.60+/-0.127	SS-09	MS-09
4.40+/-0.127	SS-11	MS-11
4.75+/-0.152	SS-12	MS-12
6.25+/-0.178	SS-16	MS-16
8.00+/-0.229	SS-20	MS-20
9.60+/-0.279	SS-24	MS-24
12.70+/-0.381	SS-32	MS-32
Not: * standart elastik spiral borunun iç çekirdeğinin olmadığını belirtir, ** bu modelin iç çekirdeğinin olamayacağını belirtir
Standart esneme: 4,8 kg/cm (ortalama); Orta esneme: 1,6 kg/cm (ortalama)



Teslimat, nakliye ve servis



Hızlı Teslimat Kapasitesi

1. Normal toplu Teslim süresi: 3 günden az;

2. Özel ürünler için maksimum süre: 7 günden az.

3. Ücretsiz numunenin Normal Teslimat süresi: 2 günden az.

4. Özel ürünler için teslim süresi: 7 günden az.

5.Manuel numune üretiminin tamamlanma süresi: 7 günden az



Güvenilir Kalite Güvencesi

Müşterilerin kaliteyle ilgili şikayetleri için geri bildirim süresi: 1 saatten az.

Mal değişim süresi: 1 günden az.

Ürünümüzün kalitesini ve güvenilirliğini sağlamak için çok çeşitli kalite kontrol raporları sağlamak.,





S1: Koruyucu spiral boru contası nedir?

A1: Koruyucu spiral boru contası, elektromanyetik koruma için kullanılan, genellikle metal malzemeden yapılmış ve spiral yapıya sahip koruyucu bir bileşendir. Ana işlevi elektromanyetik girişimi (EMI) önlemek ve iletken bir yol sağlamaktır. Elektromanyetik girişimi azaltmak ve elektrik sisteminin stabilitesini arttırmak için sıklıkla çeşitli elektronik cihaz ve sistemlerde kullanılır.



S2: Koruyucu spiral boru contasının ana işlevi nedir?

A2: Koruyucu spiral boru contasının ana işlevi, elektromanyetik koruyucu koruma sağlamak, harici elektromanyetik dalgaların ekipman üzerindeki girişimini azaltmak ve ekipmanın yaydığı elektromanyetik dalgaların dış ortama müdahale etmesini önlemektir. Ayrıca ekipmanın karmaşık bir elektromanyetik ortamda stabil çalışmasını sağlamak için belirli bir dereceye kadar elektrik bağlantıları ve iletken yollar da sağlayabilir.

.

S3: Neden özelleştirilmiş bir koruyucu spiral boru contası seçmelisiniz?

Cevap3: Özelleştirilmiş koruyucu spiral boru contaları, belirli uygulamaların ihtiyaçlarını doğru bir şekilde karşılayabilir. Her cihazın farklı boyutları, şekilleri ve kullanım ortamları vardır. Özelleştirme, uyarlanabilirliğini, dayanıklılığını ve kurulum kolaylığını sağlarken en iyi koruma etkisini sağlayabilir. Özelleştirilmiş hizmetler aracılığıyla müşteriler, contaların belirli bir ortamda uzun süre stabil bir şekilde çalışmasını sağlamak için doğru malzemeleri, boyutları, yüzey işlemlerini ve yapıları seçebilirler.



S4: Korumalı spiral boru contaları için hangi özellikler özelleştirilebilir?

Cevap4: Korumalı spiral boru contalarını kişiselleştirirken aşağıdaki özellikler ayarlanabilir:

Boyut ve şekil: Müşterinin ekipmanının boyut gereksinimlerine göre uzunluğu, çapı, eğimi vb. özelleştirin.

Malzeme seçimi: Koruma etkisi ve korozyon direncini sağlamak için çalışma ortamına göre berilyum bakır, paslanmaz çelik, bakır kaplama alaşımı vb. gibi farklı metal malzemeleri seçin.

Yüzey işleme: Korozyon direncini, iletkenliği ve mekanik özellikleri arttırmak için nikel kaplama, gümüş kaplama, altın kaplama vb.

Yapısal tasarım: Koruma etkisini optimize etmek için contanın spiral yapısını ve katman sayısını ayarlayın.

Çevreye uyum: Aşırı koşullar altında uzun süreli istikrarlı kullanım sağlamak için yüksek sıcaklık direnci, korozyon direnci, su geçirmez ve toz geçirmez özellikleri özelleştirin.



S5: Özelleştirilmiş korumalı spiral boru contalarının kalitesi nasıl sağlanır?

A5: Tasarımdan, malzeme seçiminden, üretimden son teste kadar sıkı bir kalite kontrol süreci benimsiyoruz, her bağlantı kesinlikle kontrol ediliyor. Özelleştirmeden önce, tasarım planının uygulama gereksinimlerini karşıladığından emin olmak için müşterilerle ayrıntılı olarak iletişim kuracağız; Numune üretiminden sonra ürün kalitesini sağlamak için birden fazla test (elektromanyetik koruma, yüksek sıcaklık dayanımı, korozyon direnci vb.) yapılmaktadır. Seri üretim sırasında her ürünün standartları karşıladığından emin olmak için tam izleme ve testler de yapılmaktadır.



S6: Korumalı spiral boru contaları yeniden kullanılabilir mi?

Cevap 6: Korumalı spiral boru contaları genellikle yeniden kullanılabilir bileşenler olarak, özellikle de dayanıklılıklarını ve uzun ömürlerini sağlamak için yüksek kaliteli metal malzemeler ve yüzey işlemleri olarak tasarlanmıştır. Ancak uzun süreli kullanım belirli bir aşınma veya hasara neden olabilir, bu nedenle düzenli kontrol ve bakım gereklidir. Contanın hasar görmesi veya performansının düşmesi durumunda, zamanında değiştirme, ekipmanın normal şekilde çalışmaya devam etmesini sağlayabilir.



S7: Uygun bir korumalı spiral boru contası nasıl seçilir?

Cevap7: Uygun bir korumalı spiral boru contası seçerken aşağıdaki faktörler dikkate alınmalıdır:

Ekipmanın elektromanyetik uyumluluk gereksinimleri: Yeterli koruma etkisine sahip bir conta seçin.

Çalışma ortamı: Sıcaklık, nem ve aşındırıcılık gibi faktörleri göz önünde bulundurun ve ortama uyum sağlayan malzemeleri seçin.

Boyut ve şekil: Contanın ekipman arayüzü ve kurulum konumuyla eşleştiğinden emin olun.

Dayanıklılık gereksinimleri: Hizmet ömrüne ve bakım döngüsüne göre yüksek dayanıklılığa sahip malzemeleri seçin.



S8: Özelleştirilmiş korumalı spiral boru contalarının teslim süresi nedir?

Cevap 8: Teslim süresi genellikle contanın karmaşıklığına ve üretim hacmine bağlıdır. Genel olarak konuşursak, numune üretim ve doğrulama döngüsü yaklaşık 2-3 gün, yeni kalıp numunesi ise 15 gündür. Müşterinin acil ihtiyaçları varsa, duruma göre hızlandırılmış hizmet sunabilir ve teslimat döngüsünü kısaltmaya çalışabiliriz.
